CAPTURE PRO
RADAR OPENING SENSOR FOR INDUSTRIAL DOORS
- Robust
- Reliable
- Easy to install
- Mounting from 2m to 10m high
- Optimum recognition of persons even at 10m
- Discrimination between vehicles and persons
- Parallel traffic filter
Can be installed on:
- Sectional doors
- Sliding doors
- Fridge doors
- High-speed doors
- Packaging doors
- Folding doors
Caratteristiche tecniche
- Tensione di alimentazione: 12V o 24V AC/DC
- Tecnologia: Radar doppler a microonde
- Frequenze emesse: 24.150 GHz
- Potenza emessa: < 20 dBm EIRP
- Densità di potenza emessa: < 5 mW/cm2
- Modalità di rilevazione: Movimento
- Campo di rilevazione massimo: 34° x 80°
- Velocità di rilevazione minima: 5 cm/s**
- Frequenza rete di alimentazione: 50Hz - 60Hz
- Consumi: < 2 W
- Uscite: 2 uscite: configurazione NA/NC (Normalmente aperto/chiuso)
- Carico max tensione: 60V AC/DC; Carico max corrente: 500 mA
- Altezza di installazione: 2-10 m
- Grado di protezione: IP65
- Gamma di temperature: -30 °C a + 60 °C
- Angolo di inclinazione: 0° a 45° in senso verticale; +30°, +15°, 0°, -15° -30° in orizzontale
- Materiale: ASA + Policarbonato
- Peso: 400 g
- Conformità alle norme: EN 300 440-2 V1.4.1; EN 301 489-1 v1.9.2; EN 301 489-3 V1.6.1; EN62311; EN62479
Sistema di fissaggio cardanico
Estremamente robusto, che permette regolazioni sia su asse verticale che orizzontale, permettendo così il montaggio del radar su tutta la larghezza dell'automazione.
![](https://www.startec-automazioni.it/file/900x0/blocchi/23/ANGOLI_INCLINAZIONI_RADAR.png)
![](https://www.startec-automazioni.it/file/900x0/blocchi/23/GIUNTO%20CARDANICO_RADAR.png)
Configurazione

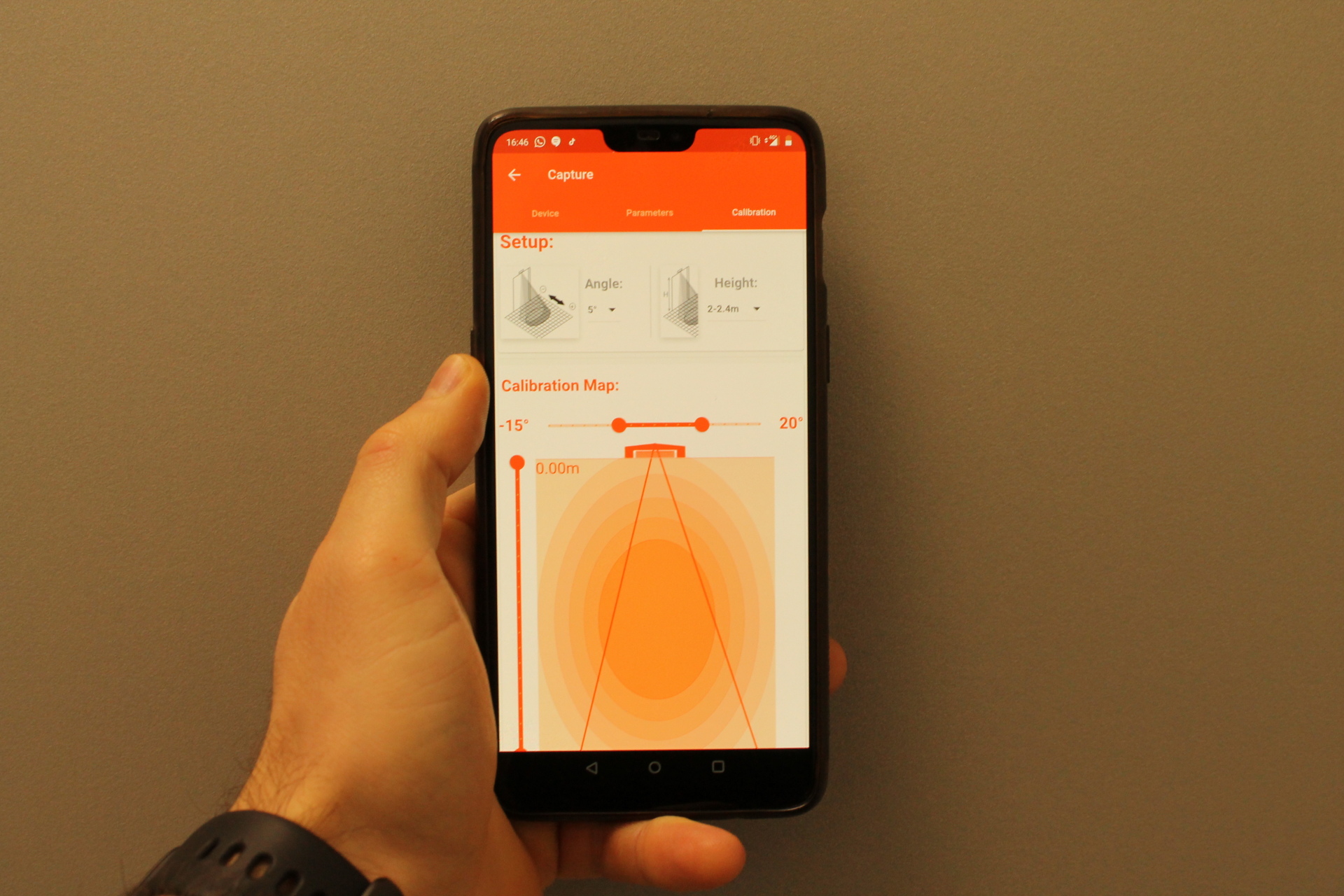

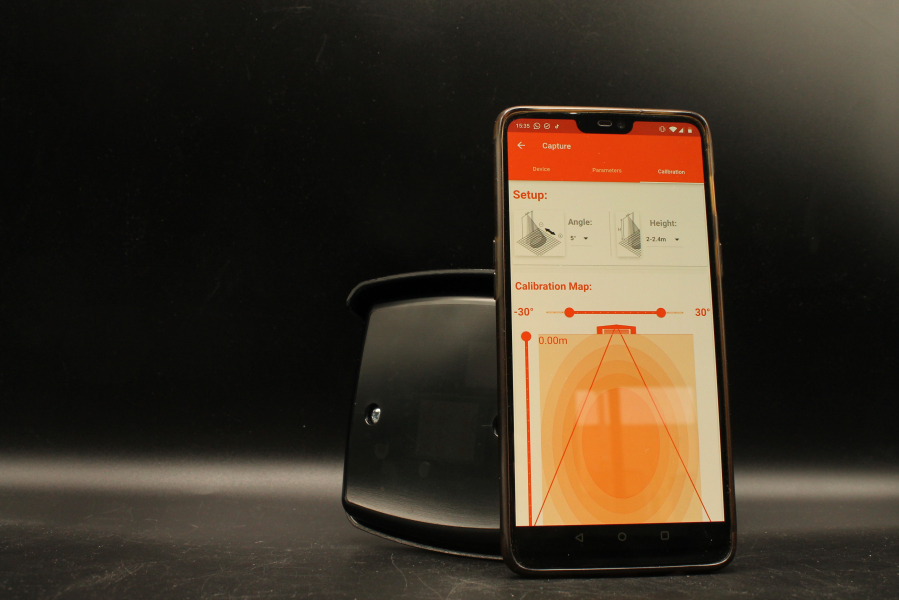

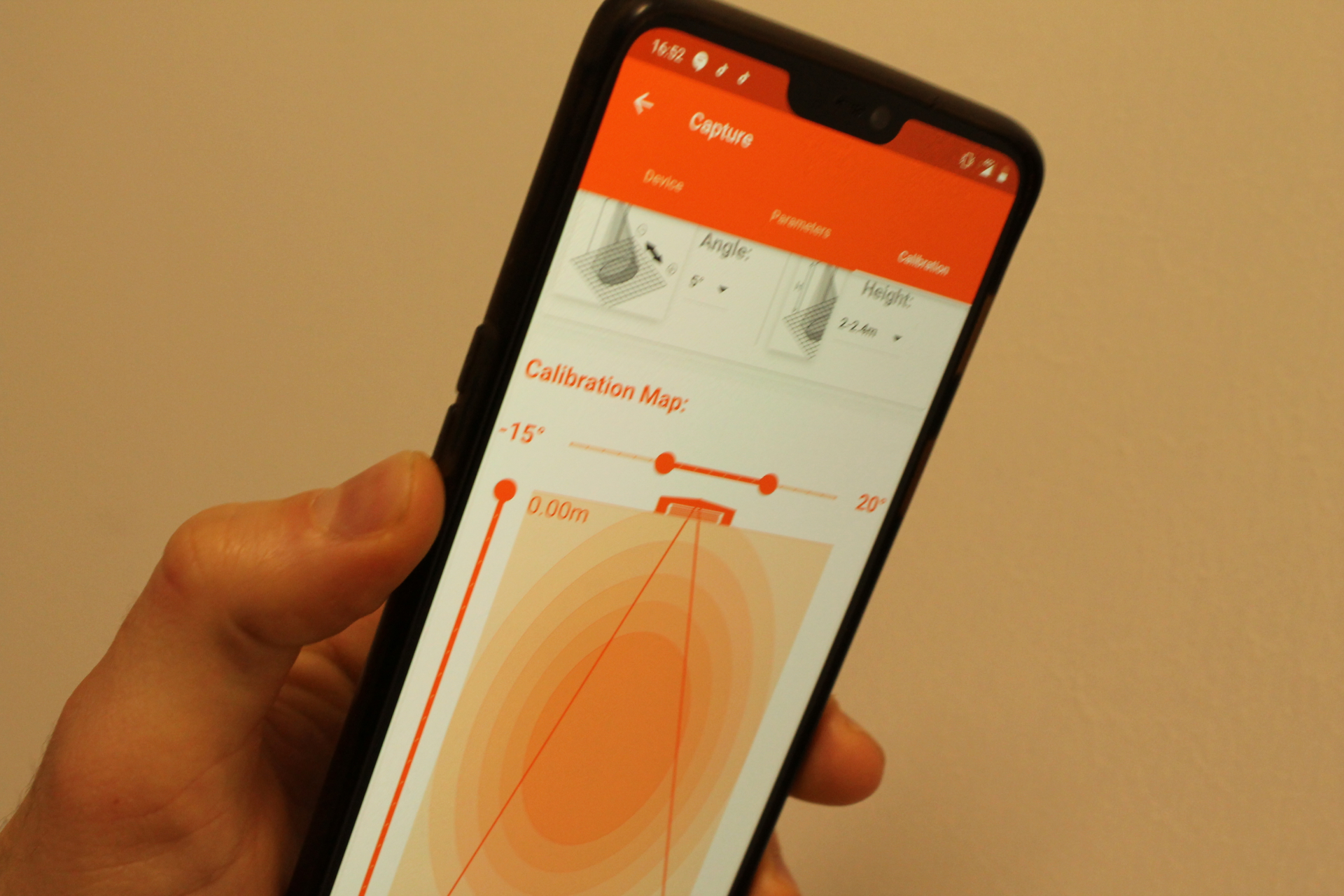

La configurazione può essere fatta tramite i pulsanti e led presenti su scheda, tramite App oppure tramite Oled bordo scheda.
![](https://www.startec-automazioni.it/file/900x0/blocchi/24/APP_IN%20MANO.png)
Calendario per pianificazione
Grazie alla presenza della batteria, non presente invece nel modello CAPTURE, è possibile gestire gli orari e i giorni di attivazione e di spegnimento del sensore.
![](https://www.startec-automazioni.it/file/900x0/blocchi/25/CALENDARIO_ENG_1.png)
